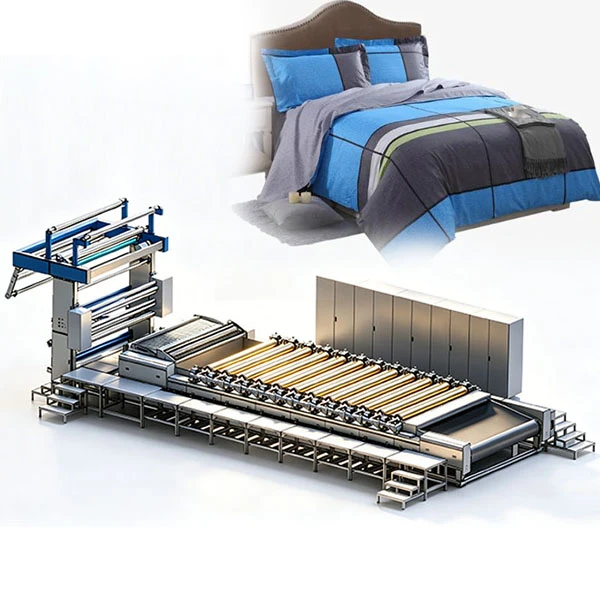

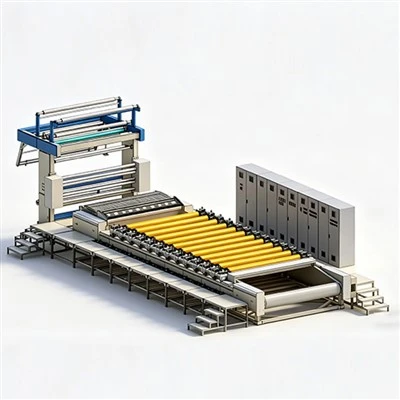

হোম টেক্সটাইল রোটারি প্রিন্টিং সরঞ্জামঅবিচ্ছিন্ন, উচ্চ-দক্ষ মুদ্রণ সরঞ্জাম। তাদের মূল সুবিধাগুলির মধ্যে রয়েছে উচ্চ গতি, কম খরচে, একাধিক রঙ এবং প্রশস্ত প্রস্থের জন্য উপযুক্ততা, যা বিশেষ করে বিছানার চাদর, ডুভেট কভার এবং পর্দার মতো হোম টেক্সটাইলগুলির ব্যাপক উত্পাদনের জন্য আদর্শ করে তোলে।
কাঠামোগতভাবে, তারা চারটি প্রধান মডিউল নিয়ে গঠিত:
ফ্যাব্রিক ইনফিড → প্রিন্টিং → ড্রাইং → ফ্যাব্রিক আউটফিড, যার মূল উপাদানগুলি হল নিকেল রোটারি স্ক্রীন + স্কুইজি/চৌম্বকীয় বার + সার্ভো-চালিত প্যাটার্ন রেজিস্ট্রেশন কম্বল সিস্টেম।
|
|
|
 |
|
|
| কন্ট্রোল সিস্টেম | প্রিন্টিং ইউনিট | শুকানোর ইউনিট |
মূল সুবিধা এবং বৈশিষ্ট্য
1. অত্যন্ত উচ্চ উত্পাদন দক্ষতা (সবচেয়ে বিশিষ্ট সুবিধা)
40-100 মি/মিনিট গতিতে ক্রমাগত, নিরবচ্ছিন্ন প্রিন্টিং, দৈনিক আউটপুট হাজার হাজার মিটারে পৌঁছায়।
বড় ব্যাচ এবং দীর্ঘ অর্ডারের জন্য উপযুক্ত (হোম টেক্সটাইলের মূলধারার চাহিদা)।
ইউনিট খরচ প্রতি মিটারে কয়েক সেন্টের মতো কম হতে পারে।
2. স্থিতিশীল মুদ্রণ গুণমান, হোম টেক্সটাইল প্রয়োজনীয়তা পূরণ
শক্তিশালী রঙ পেস্ট কভারেজ: কঠিন, প্রাণবন্ত রং, ভারী রঙের জন্য আদর্শ এবং হোম টেক্সটাইলে ফুল-কভারেজ প্যাটার্ন।
উচ্চ প্যাটার্ন নিবন্ধন নির্ভুলতা: সার্ভো ড্রাইভ + তিন-মুখী স্বয়ংক্রিয় নিবন্ধন, ±0.1 মিমি পর্যন্ত নির্ভুলতা, 4-16 রঙের স্থিতিশীল ওভারপ্রিন্টিং।
অভিন্ন অনুপ্রবেশ: স্কুইজি/চৌম্বক দণ্ডের নিয়ন্ত্রনযোগ্য চাপ স্ক্রিনের মাধ্যমে এমনকি পেস্ট করা নিশ্চিত করে, উভয় দিকেই ভাল রঙের সামঞ্জস্য।
3. অভিযোজনযোগ্যতা (পুরোপুরি মূলধারার হোম টেক্সটাইল প্যাটার্নের সাথে মেলে)
রিপিটিং প্যাটার্ন, জ্যামিতিক স্ট্রাইপ, বড় রঙের ব্লক, ফ্লোরাল এবং অন্যান্য ক্লাসিক হোম টেক্সটাইল ডিজাইনে এক্সেল।
স্ট্যান্ডার্ড পুনরাবৃত্তি আকার 64cm; 904 মিমি, 108 সেমি, বা 245 সেমি (বড় পুনরাবৃত্তি) এর কাস্টম পুনরাবৃত্তিও উপলব্ধ।
মেশিনের গঠন ও উপাদান
1. ফ্যাব্রিক ইনফিড ডিভাইস
উপাদান: ইনফিড রোলার, ফ্যাব্রিক স্ট্রেচার, টেনশন কমপেসেটর, ওয়েফট স্ট্রেইটনার, খিলানযুক্ত বৈদ্যুতিক হিটিং প্লেট, ফটোইলেকট্রিক এজ সেন্সর।
ফাংশন:রোল ফিড এবং প্লেটিং ফিড উভয়ই সমর্থন করে; টেনশন-মুক্ত বা টেনশন বিকল্প উপলব্ধ।
পরিষ্কার মুদ্রণ নিশ্চিত করতে ফ্যাব্রিক পৃষ্ঠ থেকে ধুলো এবং আলগা ফাইবার সরিয়ে দেয়।
ফটোইলেক্ট্রিক এজ সেন্সর স্বয়ংক্রিয়ভাবে বিচ্যুতি সংশোধন করে, সোজা ফ্যাব্রিক প্রান্ত এবং এমনকি সেলভেজ মার্জিন নিশ্চিত করে।
খিলানযুক্ত বৈদ্যুতিক গরম করার প্লেট কম্বলের সাথে মসৃণ আনুগত্যের জন্য ফ্যাব্রিককে আগে থেকে গরম করে।
2. প্রিন্টিং ইউনিট (কোর প্রিন্টিং মেকানিজম)
গঠিত: কম্বল সিস্টেম, রোটারি স্ক্রিন সিস্টেম, পেস্ট অ্যাপ্লিকেশন সিস্টেম, এবং প্যাটার্ন রেজিস্ট্রেশন ড্রাইভ সিস্টেম।
রোটারি স্ক্রিন (নিকেল স্ক্রিন - প্যাটার্ন ক্যারিয়ার)
জাল আকৃতি: ষড়ভুজাকার মধুচক্র। জাল গণনা: 60-120 জাল (80-100 জাল সাধারণত বাড়ির টেক্সটাইলের জন্য ব্যবহৃত হয়)।
উত্পাদন: খোলা প্যাটার্ন এলাকা তৈরি করতে লেজার খোদাই বা ইলেক্ট্রোফর্মিং। প্রতি রঙে একটি স্ক্রীন।
মাত্রা: পরিধি (পুনরাবৃত্তির আকার) 640 মিমি, 914 মিমি, 1018 মিমি; প্রস্থ ফ্যাব্রিক প্রস্থ অভিযোজিত.
3. শুকানোর যন্ত্র (রঙ ঠিক করার জন্য এবং রক্তপাত রোধ করার জন্য)
উপাদান: ইনফ্রারেড প্রি-ড্রাইং + হট-এয়ার ড্রাইং চেম্বার, মাল্টি-লেয়ার ফ্যাব্রিক থ্রেডিং, স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ।
ফাংশন:প্রতিটি রঙের পরে ইনফ্রারেড প্রাক-শুকানো রঙের পেস্টের মিশ্রণ এবং রক্তপাত রোধ করে।
ড্রাইং চেম্বার (বাষ্প/তাপীয় তেল/গ্যাস হিটিং) পুঙ্খানুপুঙ্খভাবে শুকিয়ে রঙ ঠিক করে, রঙের দৃঢ়তা নিশ্চিত করে।
4. ফ্যাব্রিক আউটফিড ডিভাইস
উপাদান: কুলিং রোলার, টেনশন সমন্বয়, প্লেটিং/ব্যাচার আউটফিড ফ্রেম।
ফাংশন:তাপ সংকোচন বা বিকৃতি রোধ করতে শুকানোর পরে শীতল করা এবং সেট করা।
স্বয়ংক্রিয় plaiting ভাঁজ বা রোল ঘুর, পরবর্তী প্রক্রিয়াকরণের জন্য প্রস্তুত ঝরঝরে সমাপ্ত ফ্যাব্রিক উত্পাদন.
শিল্প অ্যাপ্লিকেশন
●প্রযুক্তিগত আপগ্রেড
রঙের সীমাবদ্ধতা ভঙ্গ করা: উচ্চ-নির্ভুলতাঘূর্ণমান পর্দা প্রযুক্তি4-16 স্ক্রীন ওভারলে করে যেকোনো রঙের প্যাটার্ন তৈরি করতে সক্ষম করে।
বড় পুনরাবৃত্তি আকার: আধুনিকটেক্সটাইল প্রিন্টিং মেশিনফ্ল্যাট-বেড প্রিন্টিংয়ের "বড় প্যাটার্ন" সুবিধার সমন্বয়ে 640-2500 মিমি পুনরাবৃত্তি সমর্থন করে।
বিশেষ কাপড়: ম্যাগনেটিক বার স্কুইজিস এবং পেনিট্রেটিং প্রেসার রোলারের মতো বৈশিষ্ট্য সহ, তারা পাইল কাপড়ের অনুপ্রবেশের প্রভাব এবং উৎপাদন গতিকে ব্যাপকভাবে উন্নত করে।
●প্রশস্ত ফ্যাব্রিক অভিযোজনযোগ্যতা (অনেক হোম টেক্সটাইলের সাথে সামঞ্জস্যপূর্ণ)
তুলা, পলিয়েস্টার-তুলা, পলিয়েস্টার, স্যান্ডেড কাপড়, ফ্ল্যানেল, টেরি কাপড় ইত্যাদি সহ প্রায় সমস্ত বাড়ির টেক্সটাইল কাপড়ের জন্য উপযুক্ত।
প্রশস্ত-প্রস্থ (280-320 সেমি) বড় আকারের হোম টেক্সটাইল কাপড়ের ক্রমাগত মুদ্রণ সমর্থন করে।
●অটোমেশন, সহজ অপারেশন এবং রক্ষণাবেক্ষণের উচ্চ ডিগ্রি
সম্পূর্ণ স্বয়ংক্রিয় প্রক্রিয়া: স্বয়ংক্রিয় ফ্যাব্রিক ইনফিড, প্যাটার্ন নিবন্ধন, পেস্ট সরবরাহ, শুকানো এবং আউটফিড - কম শ্রমের তীব্রতা।
ওপেন স্ক্রিন ক্র্যাডল: দ্রুত স্ক্রিন পরিবর্তন (এমনকি মেশিন বন্ধ না করে), একাধিক জাতের নমনীয় উত্পাদনের জন্য উপযুক্ত।
স্বয়ংক্রিয় কম্বল ধোয়া এবং জল পুনর্ব্যবহার: কম অপারেটিং এবং রক্ষণাবেক্ষণ খরচ.
●উল্লেখযোগ্য খরচের সুবিধা (বৃহৎ উৎপাদনের জন্য প্রথম পছন্দ)
কম স্ক্রিন তৈরির খরচ: নিকেল স্ক্রিনগুলি পুনরায় ব্যবহারযোগ্য (শতবার); মিটার প্রতি খরচ খুব কম হয় যখন দীর্ঘ উত্পাদন রানের উপর পরিমাপ করা হয়।
উচ্চ পেস্ট ব্যবহার: বন্ধ পেস্ট সরবরাহ ব্যবস্থা বর্জ্য হ্রাস করে।
আপনার হোম টেক্সটাইল ফ্যাব্রিক রোটারি স্ক্রিন প্রিন্টিং সমাধানের জন্য DGE এর সাথে যোগাযোগ করুন।
গরম ট্যাগ: হোম টেক্সটাইল রোটারি প্রিন্টিং সরঞ্জাম, চীন হোম টেক্সটাইল রোটারি প্রিন্টিং সরঞ্জাম প্রস্তুতকারক, সরবরাহকারী, কারখানা
প্রযুক্তিগত স্পেসিফিকেশন
|
নাম |
হোম টেক্সটাইল রোটারি প্রিন্টিং সরঞ্জাম | ||||||||||||||
|
1.প্রিন্টিং ইউনিট |
|||||||||||||||
|
মডেল |
7280A (উচ্চ গতির ধরন) |
||||||||||||||
|
নামমাত্র প্রস্থ (সেমি) |
180 |
200 |
220 |
240 |
260 |
280 |
300 |
320 |
340 |
||||||
|
কার্যকর মুদ্রণ প্রস্থ (সেমি) |
162 |
185 |
205 |
225 |
245 |
265 |
285 |
305 |
325 |
||||||
|
স্ট্যান্ডার্ড রং |
4/6/8/10/12/14/16 |
||||||||||||||
|
পুনরাবৃত্তি আকার (মিমি) |
577,640,820,914,1018 |
||||||||||||||
|
প্রিন্টিং জাত |
বোনা ফ্যাব্রিক, বোনা ফ্যাব্রিক |
||||||||||||||
|
মুদ্রণের গতি |
{{0}মি/মিনিট |
||||||||||||||
|
মুদ্রণের ধরন |
চৌম্বক টাইপ + স্ক্র্যাপার টাইপ (যেকোন সংমিশ্রণ) |
||||||||||||||
|
প্রান্তিককরণ নির্ভুলতা |
±0.1 মিমি |
||||||||||||||
|
ট্রান্সমিশন মোড |
গাইড বেল্ট ড্রাইভ: ফিসিস সার্ভো মোটর |
||||||||||||||
|
প্রিন্টিং ইউনিট: স্বাধীনভাবে ইউরোপ সার্ভো মোটর দ্বারা চালিত |
|||||||||||||||
|
মেশিন অপারেশন |
বাম/ডান হাত (এটি প্রকৃত ব্যবহারের উপর নির্ভর করে) |
||||||||||||||
|
2. খাওয়ানো কাপড় ইউনিট |
|||||||||||||||
|
মডেল |
T2181 |
T2280 |
T2381 |
T2480 |
H2181 |
H2280 |
|||||||||
|
টাইপ |
বোনা ফ্যাব্রিক স্ট্যান্ডার্ড মডেল |
বোনা এবং বোনা ফ্যাব্রিক মান মডেল |
বোনা এবং বোনা ফ্যাব্রিক শক্তিশালী মডেল |
বোনা ফ্যাব্রিক ডেডিকেটেড মডেল |
বোনা ফ্যাব্রিক ধ্রুবক গতি মুদ্রণ মডেল |
বোনা বোনা ফ্যাব্রিক মান মডেল |
|||||||||
|
3. ড্রায়ার ইউনিট |
|
||||||||||||||
|
মডেল |
S3013 |
S3023 |
S3033 |
S3055 |
|||||||||||
|
ড্রায়ার বিভাগ |
4/5 |
5 |
4/5 |
7/8 |
|||||||||||
|
প্রযোজ্য ফ্যাব্রিক |
বোনা ফ্যাব্রিক |
ফ্যাব্রিকে ডাবল-পেনিট্রেটিভ মোম প্রিন্টিং |
বোনা ফ্যাব্রিক |
পুরু ফ্যাব্রিক |
|||||||||||
|
গতি |
5-100 মি/মিনিট (50HZ) |
||||||||||||||
|
ড্রায়ার তাপমাত্রা |
80 ডিগ্রী -200 ডিগ্রী |
||||||||||||||
|
তাপের উৎস |
তাপ স্থানান্তর তেল/বাষ্প/প্রাকৃতিক গ্যাস (মান: তাপ স্থানান্তর তেল) |
||||||||||||||
|
4. পাওয়ার কনফিগারেশন |
|||||||||||||||
|
পাওয়ার সাপ্লাই |
AC3-380V±10﹪,50Hz |
||||||||||||||
|
মোট শক্তি |
160 কিলোওয়াট |
||||||||||||||
|
সংকুচিত বায়ু |
0.6-0.8MPa |
||||||||||||||
|
পানির উৎস |
0.2-0.4MPa |
||||||||||||||
